火灾消防灭火系统
一、产品概述
为应对国内电气火灾近年频发的严峻形势，智能气体自动灭火系统主机应运而生，这是一款集报警、监视、控制、管理等功能于一身的先进监控系统。系统采用简洁直观的人机交互界面，操作便捷，结构设计科学合理，具备高可靠性、强大功能以及方便的维护性。其可广泛适用于大型商场、生活小区、生产基地、办公大楼、商场酒店以及分散设备等各类区域的用电防火集中管理需求。该系统的应用，不仅显著提升供电系统的连续性，还能将电气火灾扼杀在萌芽阶段，为安全用电筑牢坚实防线。
作为电气火灾监控系统的核心组件，智能气体自动灭火系统主机能够实时呈现被监控配电箱柜的各类运行状态信息。一旦系统监测到异常情况，例如温度超标、烟雾状态异常等，监控设备会迅速发出声光报警信号，警示工作人员及时关注，并且能够清晰显示以及精准记录异常详情，有效保障用电安全。
系统组成
2.1、系统主机
主要功能：
|
基本功能 |
功能介绍 |
|
操作功能 |
触摸屏式操作 |
|
报警功能 |
当受控回路发生异常，如温度过高或烟雾状态异常等，智能气体自动灭火系统主机能够即时指示报警类型，并以声、光方式报警。 |
|
故障功能 |
当监控器出现通讯故障时，主机能够指示出故障类型。 |
|
远程控制功能 |
系统主机能够实时检测每个配电箱柜的工作状态，显示各个配电箱柜的实时温度或烟雾状态等，并可对每个灭火装置进行报警设置、启动等操作。 |
|
报警记录 |
系统主机能够存储报警信息、操作信息及故障信息。 |
|
事件存储 |
可以存储近1年历史数据，自动覆盖之前历史数据。 |
技术参数：
|
功能参数 |
性能参数 |
|
供电电压 |
AC220V |
|
通讯方式 |
无线lora通讯，通讯距离≤200m |
|
监控容量 |
≤256 |
|
响应时间 |
≤30s |
|
声音大小 |
≥70db/1m |
|
工作环境 |
温度：-20~60℃ 湿度：≤90%RH,不结露，无腐蚀 |
|
海拔高度 |
≤4500m |
|
尺寸大小 |
300*400*150mm |
|
安装方式 |
壁挂式安装 |

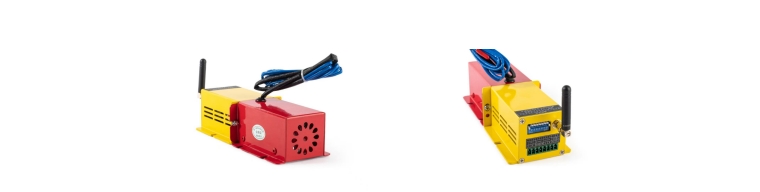

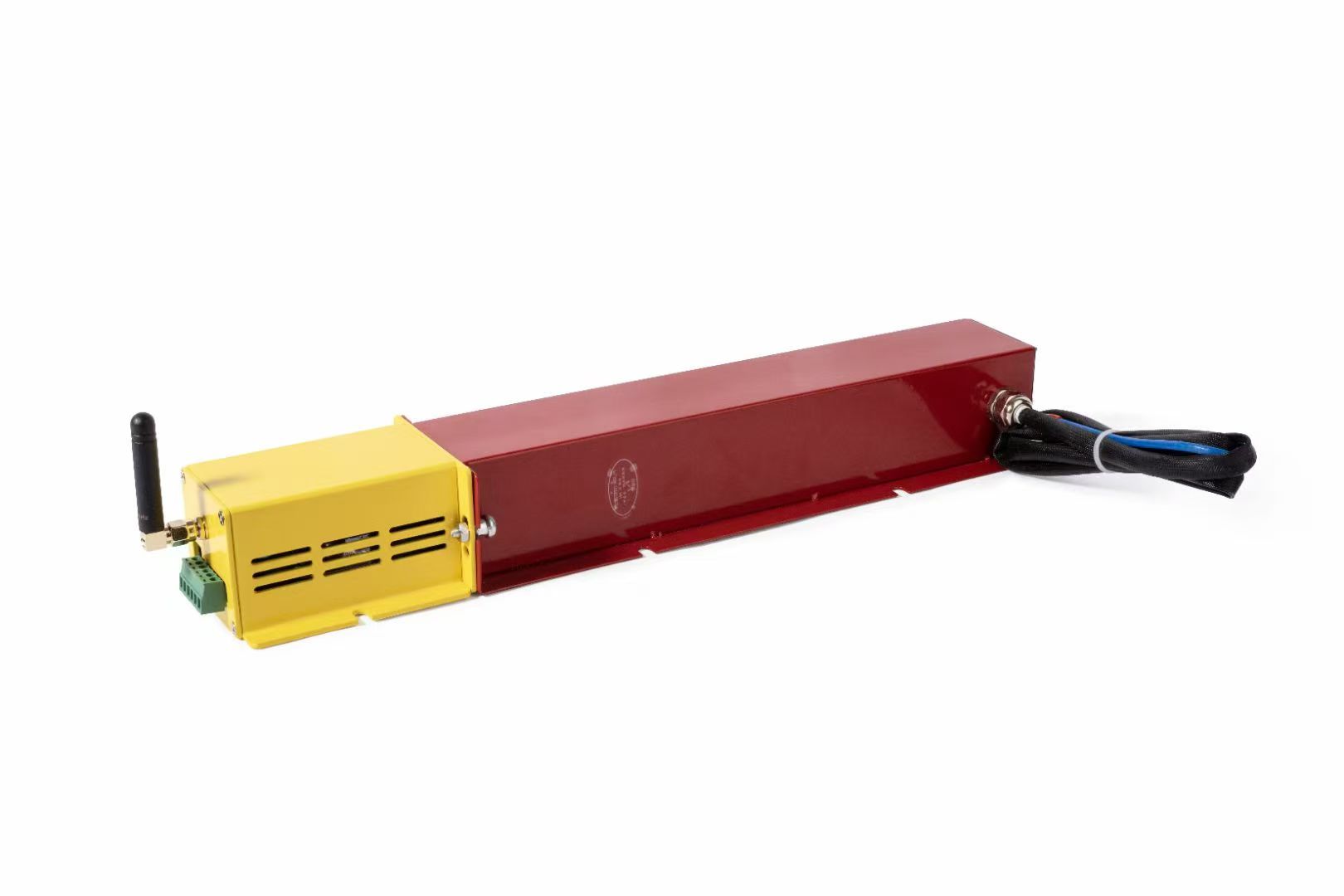

2.2、一体式传感器（热气溶胶）LN-R
技术参数：
|
功能参数 |
性能参数 |
|
|
供电电压 |
DC12~24V/1A |
|
|
通讯方式 |
RS485、无线lora通讯，通讯距离≤200m |
|
|
测温范围 |
-20~125℃ |
|
|
温度报警 |
100℃ |
|
|
烟雾报警 |
＜20s |
|
|
额定功率 |
＜3W |
|
|
防护空间 |
1m³ |
3m³ |
|
尺寸大小(含控制器) |
70*47*175mm |
70*47*340mm |
|
使用寿命 |
6年 |
|
|
启动方式 |
||
|
物理启动 |
170℃±10℃ |
|
|
远程启动 |
电控 |
|
|
逻辑启动 |
温度100℃、烟雾；同时报警 |
|
|
工作环境 |
温度：-20~60℃ 湿度：≤90%RH,不结露，无腐蚀 |
|
|
海拔高度 |
≤4500m |
|
|
安装方式 |
螺丝固定 |
|

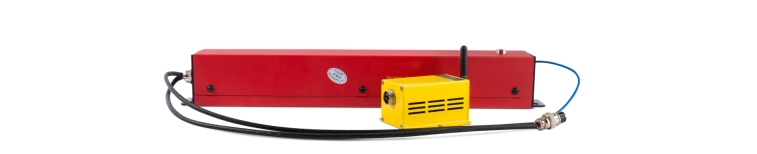

2.3、分体式传感器（全氟已酮）LN-F
技术参数：
|
控制器 |
||
|
功能参数 |
性能参数 |
|
|
供电电压 |
DC12~24V/1A |
|
|
通讯方式 |
RS485、无线lora通讯，通讯距离≤200m |
|
|
监测类型 |
环境温度、烟雾状态 |
|
|
测温范围 |
-20~125℃ |
|
|
额定功率 |
＜3W |
|
|
工作环境 |
温度：-20~60℃ 湿度：≤90%RH,不结露，无腐蚀 |
|
|
海拔高度 |
≤2500m |
|
|
尺寸大小 |
66*47*83mm |
|
|
安装方式 |
螺丝固定 |
|
|
灭火装置 |
||
|
药剂充装量（kg） |
0.8/1.5 |
|
|
产品尺寸（mm） |
62*62*440(0.8kg)/72*72*460(1.5kg) |
|
|
存储压力（mpa） |
常压（无压） |
|
|
保护体积（m³） |
1(0.8kg)/2(1.5kg) |
|
|
喷射时间（s） |
≤5 |
|
|
最大喷射压力（mpa） |
1.6 |
|
|
工作温度范围（℃） |
-20～50 |
|
|
安装方式 |
螺丝固定 |
|
|
启动方式 |
||
|
物理启动（感温热敏线） |
175℃±15℃ |
|
|
远程启动 |
电控 |
|
三、系统界面

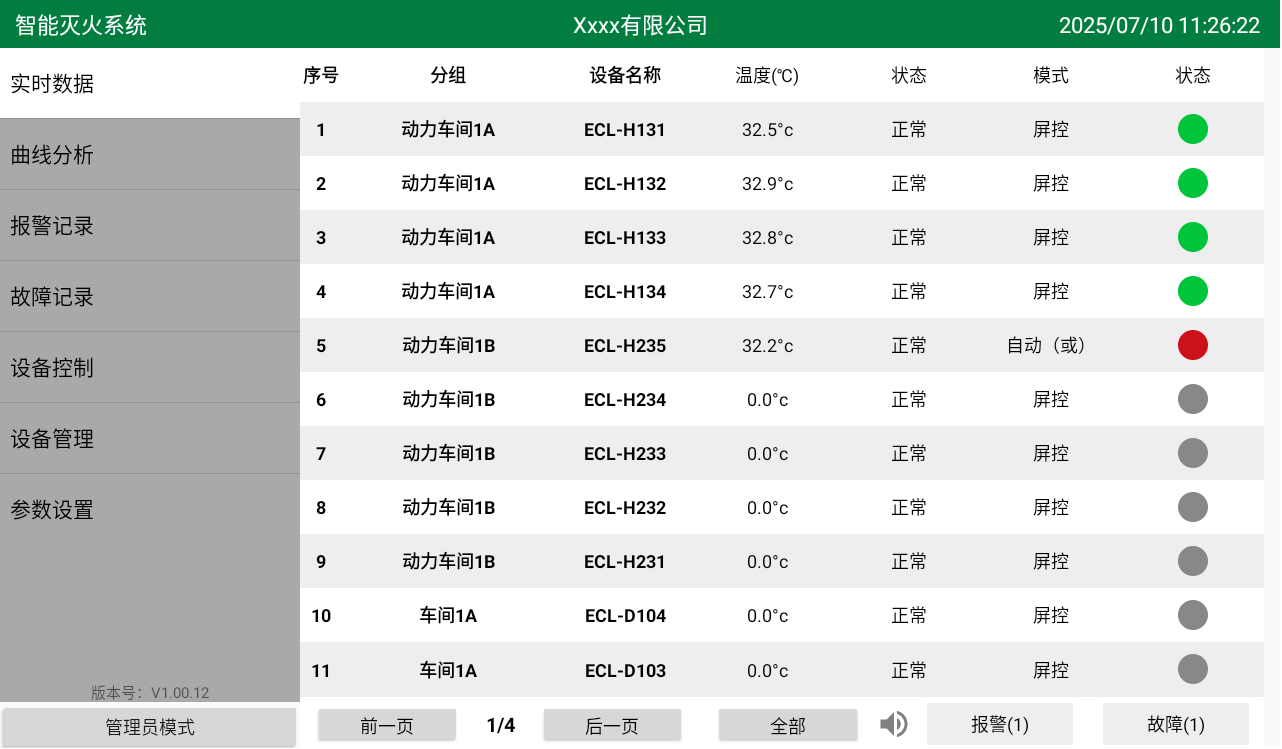

3.1、实时数据
点击实时数据界面，显示每个传感器安装位置，包括实时温度、烟雾状态、报警状态及控制模式等信息。

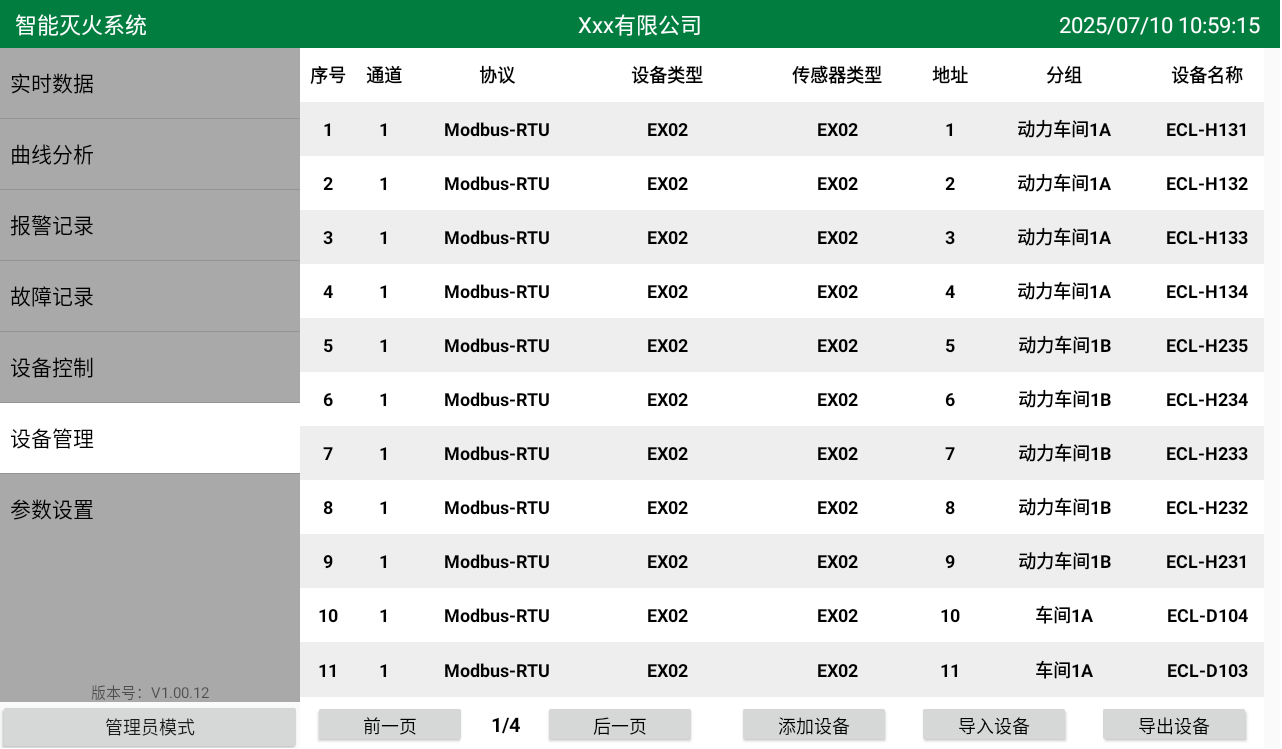

3.2、设备管理
点击设备管理，可以删除或添加传感器，同时能够对传感器的明细信息，如安装位置、通讯地址等参数进行修改设置。

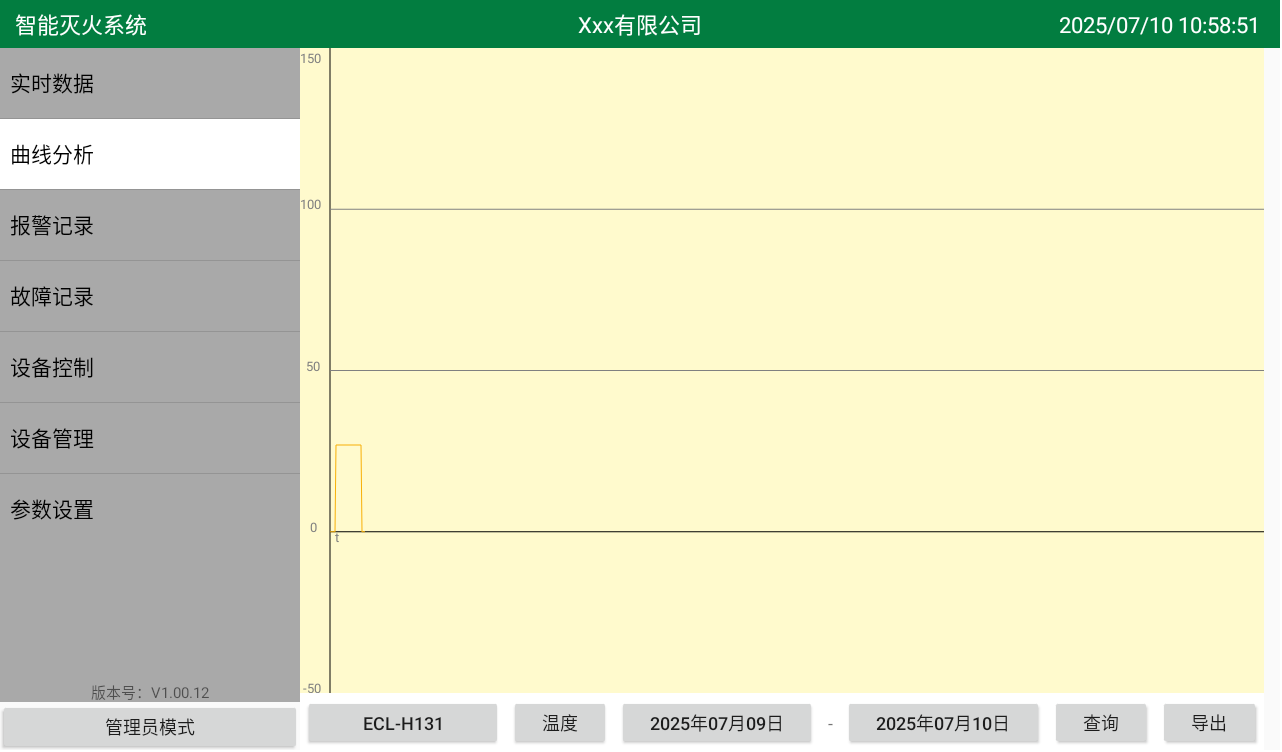

3.3、曲线分析
点击曲线分析，可显示各传感器温度或者烟雾数据曲线；可通过选择起始时间查看相应曲线。

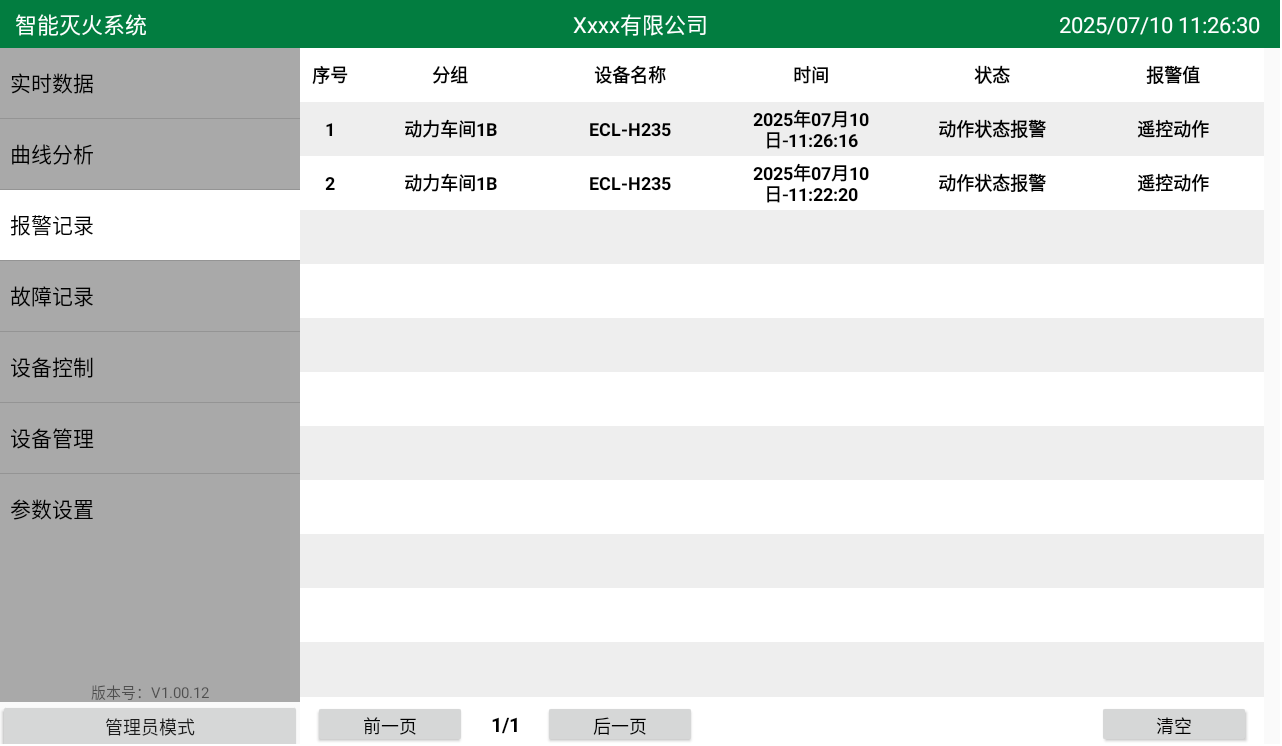

3.4、报警记录
点击报警记录，显示各传感器报警位置、状态及时间等信息。

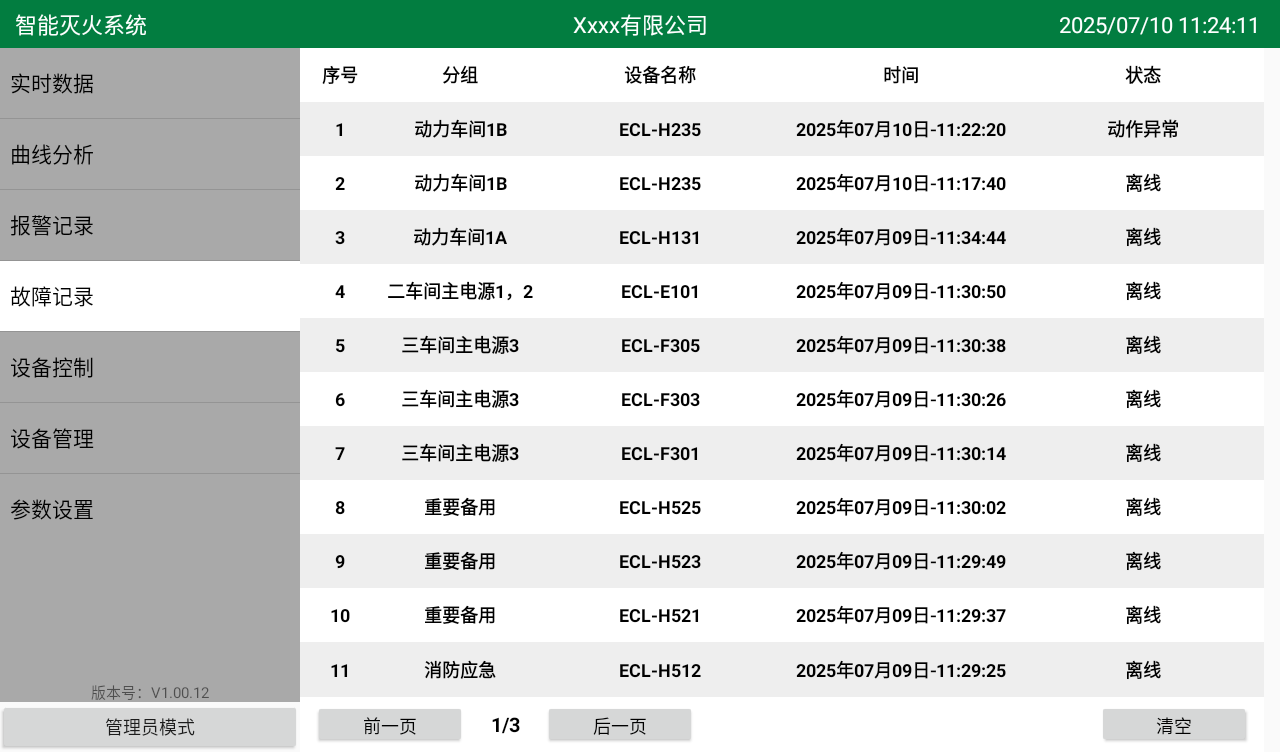

3.5、故障记录
点击故障记录，记录传感器故障及通讯异常等信息。

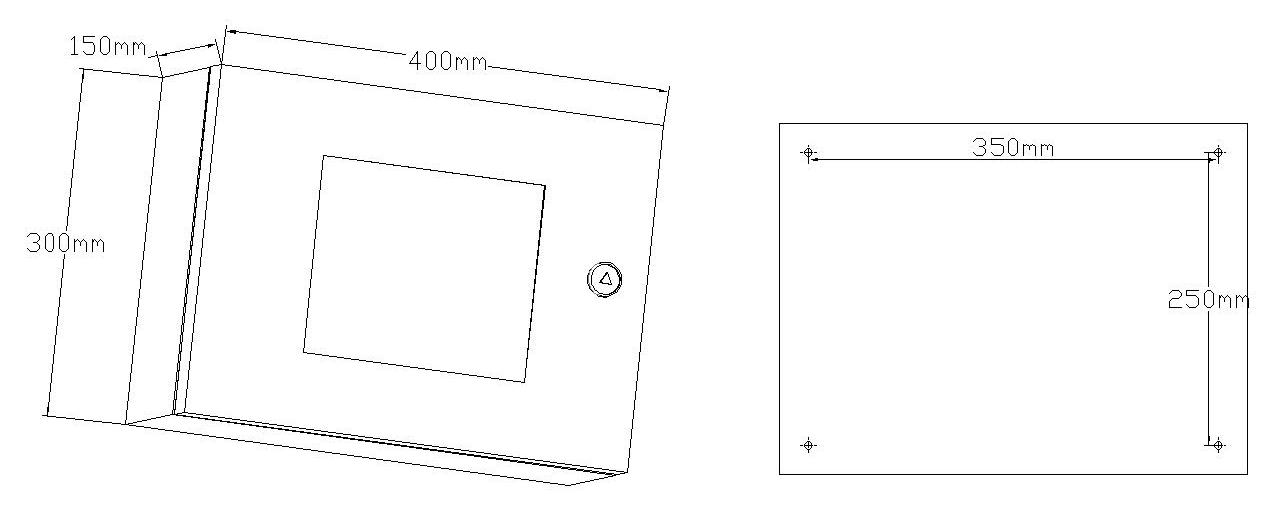

外形尺寸：400*300*150mm 安装尺寸：孔大小8mm 孔距离350*250mm

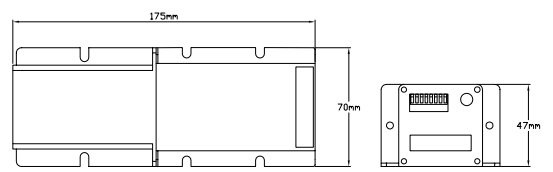

一体式传感器外形尺寸：
1m³款外形尺寸：70*47*175mm

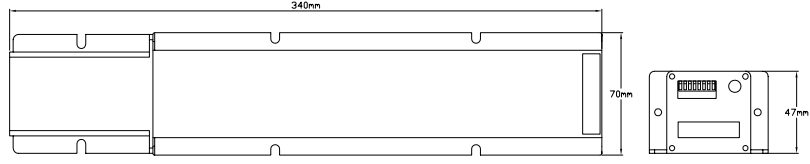

3m³款外形尺寸：70*47*340mm

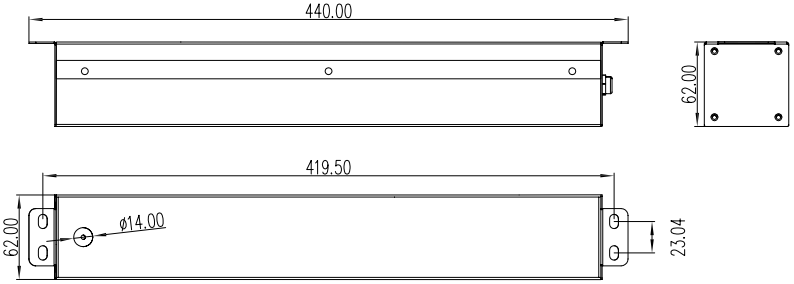

分体式传感器外形尺寸：
0.8kg款外形尺寸：62*62*440mm

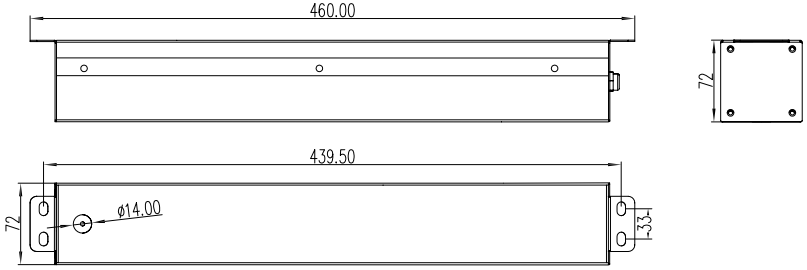

1.5kg款外形尺寸：72*62*460mm

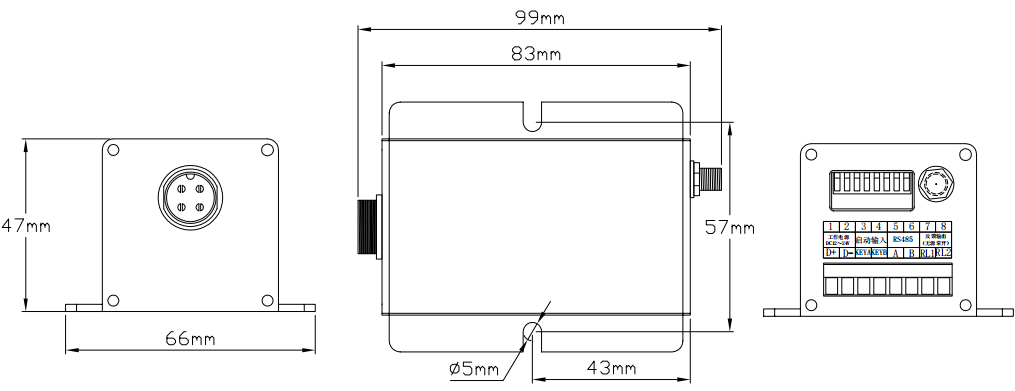

分体式传感器控制器外形尺寸：
无线火灾控制器：66*47*83mm
